ISW型系列卧式离心泵|卧式清水泵

品牌厂家：江苏常氟隆泵业

特别说明：产品图片以及参数跟实际产品略有差异。

定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。

库存配送：ISW型系列卧式离心泵|卧式清水泵有货，全国送货保障！

咨询热线
13813563133/0519-88868875

在线咨询

ISW型卧式管道离心泵产品概述

　　ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

ISW型卧式管道离心泵型号意义

　　例如：ISW100-160（I）AB

　　ISW-卧式离心泵

　　100-泵进、出口公称直径（mm）

　　160-叶轮名义直径（mm）

　　I-流量分类

　　AB-叶轮经第一、二次切割

ISW型卧式管道离心泵产品特点

　　1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。

　　2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

　　3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

　　4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

　　5、维修方便：更换密封、轴承、简易方便。

　　6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

ISW型卧式管道离心泵主要用途

　　1、ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。

　　2、ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。

　　3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。

　　4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

ISW型卧式管道离心泵使用条件：

　　1、吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。

　　2、环境温度<40℃，相对湿度<95%。

　　3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.

　　注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

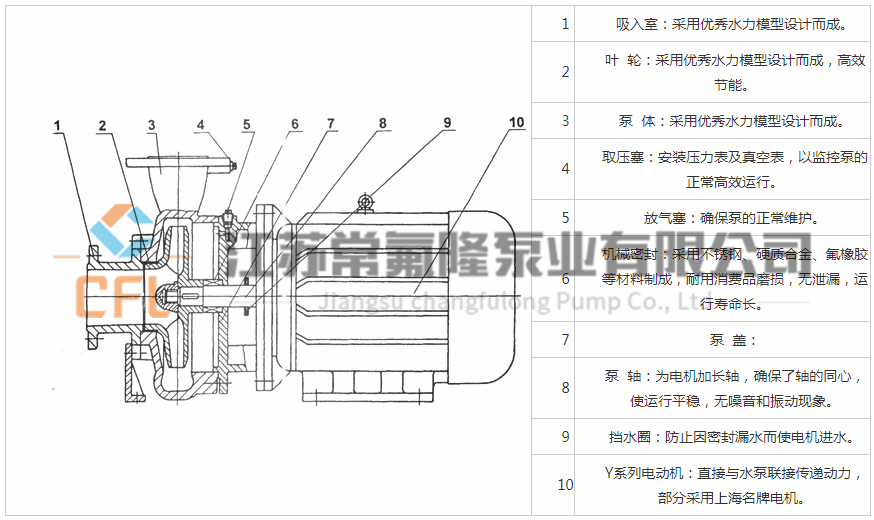

ISW型卧式管道离心泵结构图

ISW型卧式管道离心泵性能参数

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1	0.3	8.5	26	2800	0.18	2.3
		1.5	0.42	8	34
		2	0.55	7	34
20-110	20	1.8	0.5	16	25	2800	0.37	2.3
		2.5	0.69	15	34
		3.3	0.91	13.5	35
20-160	20	1.8	0.5	33	19	2900	0.75	2.3
		2.5	0.69	32	25
		3.3	0.91	30	23
25-110	25	2.8	0.78	16	34	2900	0.55	2.3
		4	1.11	15	42
		5.2	1.44	13.5	41
25-125	25	2.8	0.78	20.6	28	2900	0.75	2.3
		4	1.11	20	36
		5.2	1.44	18	35
25-125A	25	2.5	0.69	17	35	2900	0.55	2.3
		3.6	1	16
		4.6	1.28	14.4
25-160	25	2.8	0.78	33	24	2900	1.5	2.3
		4	1.11	32	32
		5.2	1.44	30	33
25-160A	25	2.6	0.12	29	31	2900	1.1	2.3
		3.7	1.03	28
		4.9	1.36	26
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4	1.22	13.2	48	2900	0.75	2
		6.3	1.75	12.5	54
		8.3	2.32	11.3	53
32-125	32	3.5	0.97	22	40	2900	0.75	2.3
		5	0.39	20	44
		6.5	1.8	18	42
32-125A	32	3.1	0.86	17.6	43	2900	0.55	2.3
		4.5	1.25	16
		5.8	1.61	14.4
32-160(I)	32	4.4	1.22	33.2	34	2900	2.2	2
		6.3	1.75	32	40
		8.3	2.32	30.2	42
32-200(I)	32	4.4	1.22	50.5	26	2900	4	2
		6.3	1.75	50	33
		8.3	2.32	48	35
32-200A	32	2.8	0.78	44.6	34	2900	2.2	2
		4	1.11	44	40
		5.2	1.44	42.7	42
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100	40	4.4	1.22	13.2	48	2900	0.55	2.3
		6.3	1.75	12.5	54
		8.3	2.31	11.3	53
40-100A	40	3.9	1.08	10.6	52	2900	0.37	2.3
		5.6	1.56	10
		7.4	2.06	9
40-125	40	4.4	1.22	21	41	2900	1.1	2.3
		6.3	1.75	20	46
		8.3	2.31	18	43
40-125A	40	3.9	1.08	17.6	40	2900	0.75	2.3
		5.6	1.56	16	45
		7.4	2.06	14.4	41
40-160	40	4.4	1.22	33	35	2900	2.2	2.3
		6.3	1.75	32	40
		8.3	2.31	30	40
40-160A	40	4.1	1.14	29	34	2900	1.5	2.3
		5.9	1.64	28	39
		7.8	2.17	26.3	39
40-160B	40	3.8	1.06	25.5	34	2900	1.1	2.3
		5.5	1.53	24	38
		7.2	2	22.5	37
40-200	40	4.4	1.22	51	26	2900	4	2.3
		6.3	1.75	50	33
		8.3	2.31	48	32
40-200A	40	4.1	1.14	45	26	2900	3	2.3
		5.9	1.64	44	31
		7.8	2.17	42	30
40-200B	40	3.7	1.03	38	29	2900	2.2	2.3
		5.3	1.47	36
		7	1.94	34.5
40-250	40	4.4	1.22	82	24	2900	7.5	2.3
		6.3	1.75	80	28
		8.3	2.31	74	28
40-250A	40	4.1	1.14	72	24	2900	5.5	2.3
		5.9	1.64	70	28
		7.8	2.17	65	27
40-250B	40	3.8	1.06	61.5	23	2900	4	2.3
		5.5	1.53	60	27
		7	1.94	56	26
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100(I)	40	8.8	2.44	13.2	55	2900	1.1	2.3
		12.5	3.47	12.5	62
		16.3	4.53	11.3	60
40-100(I)A	40	8	2.22	10.6	60	2900	0.75	2.3
		11	3.05	10
		14.5	4.03	9
40-125(I)	40	8.8	2.44	21.2	49	2900	1.5	2.3
		12.5	3.47	20	58
		16.3	4.53	17.8	57
40-125(I)A	40	8	2.22	17	57	2900	1.1	2.3
		11	3.05	16
		14.5	4.03	14
40-160(I)	40	8.8	2.44	33	45	2900	3	2.3
		12.5	3.47	32	52
		16.3	4.53	30	51
40-160(I)A	40	8.2	2.28	29	44	2900	2.2	2.3
		11.7	3.25	28	51
		15.2	4.22	26	50
40-160(I)B	40	7.3	2.38	23	50	2900	1.5	2.3
		10.4	2.89	22
		13.5	3.75	20.5
40-200(I)	40	8.8	2.44	51.2	38	2900	5.5	2.3
		12.5	3.47	50	46
		16.3	4.53	48	46
40-200(I)A	40	8.3	2.31	45	37	2900	4	2.3
		11.7	3.25	44	45
		15.3	4.25	42	45
40-200(I)B	40	7.5	2.08	37	44	2900	3	2.3
		10.6	2.94	36
		13.8	3.83	34
40-250(I)	40	8.8	2.44	81.2	31	2900	11	2.3
		12.5	3.47	80	38
		16.3	4.53	77.5	40
40-250(I)A	40	8.2	2.28	71	38	2900	7.5	2.3
		11.6	3.22	70
		15.2	4.22	68
40-250(I)B	40	7.6	2.11	61.4	37	2900	7.5	2.3
		10.8	3	60
		14	3.89	58
40-250(I)C	40	7.1	1.97	53.2	36	2900	5.5	2.3
		10	2.78	52
		13.1	3.64	50.4
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100	50	8.8	2.44	13.6	55	2900	1.1	2.3
		12.5	3.47	12.5	62
		16.3	4.53	11.3	60
50-100A	50	8	2.22	11	60	2900	0.75	2.3
		11	3.05	10
		14.5	4.03	9
50-125	50	8.8	2.44	21.5	49	2900	1.5	2.3
		12.5	3.47	20	58
		16.3	4.53	17.8	57
50-125A	50	8	2.22	17	57	2900	1.1	2.3
		11	3.05	16
		14.5	4.03	14
50-160	50	8.8	2.44	33	45	2900	3	2.3
		12.5	3.47	32	52
		16.3	4.53	30	51
50-160A	50	8.2	2.28	29	44	2900	2.2	2.3
		11.7	3.25	28	51
		15.2	4.22	26	50
50-160B	50	7.3	2.38	23	50	2900	1.5	2.3
		10.4	2.89	22
		13.5	3.75	20.5
50-200	50	8.8	2.44	52	38	2900	5.5	2.3
		12.5	3.47	50	46
		16.3	4.53	48	46
50-200A	50	8.3	2.31	45.8	37	2900	4	2.3
		11.7	3.25	44	45
		15.3	4.25	42	45
50-200B	50	7.5	2.08	37	44	2900	3	2.3
		10.6	2.94	36
		13.8	3.83	34
50-250	50	8.8	2.44	82	29	2900	11	2.3
		12.5	3.47	80	38
		16.3	4.53	77.5	40
50-250A	50	8.2	2.28	71.5	38	2900	7.5	2.3
		11.6	3.22	70
		15.2	4.22	68
50-250B	50	7.6	2.11	61.4	37	2900	7.5	2.3
		10.8	3	60
		14	3.89	58
50-250C	50	7.1	1.97	53.2	36	2900	5.5	2.3
		10	2.78	52
		13.1	3.64	50.4
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100(I)	50	17.5	4.86	13.7	67	2900	1.5	2.5
		25	6.94	12.5	69
		32.5	9.03	10.5	69
50-100(I)A	50	15.6	4.3	11	65	2900	1.1	2.5
		22.3	6.19	10	67
		29	8.1	8.4	68
50-125(I)	50	17.5	4.86	21.5	60	2900	3	2.5
		25	6.94	20	68
		32.5	9.03	18	67
50-125(I)A	50	15.6	4.33	17	58	2900	2.2	2.5
		22.3	6.19	16	66
		29	8.1	13.6	65
50-160(I)	50	17.5	4.68	34.4	54	2900	4	2.5
		25	6.94	32	63
		32.5	9.03	27.5	60
50-160(I)A	50	16.4	4.56	30	54	2900	4	2.5
		23.4	6.5	28	62
		30.4	8.44	24	59
50-160(I)B	50	15	4.17	26	58	2900	3	2.5
		21.6	6	24
		28	7.78	20.6
50-200(I)	50	17.5	4.86	52.7	49	2900	7.5	2.5
		25	6.94	50	58
		32.5	9.03	45.5	59
50-200(I)A	50	16.4	4.56	46.4	48	2900	7.5	2.5
		23.5	6.53	44	57
		30.5	8.47	40	58
50-200(I)B	50	15.2	4.22	40	55	2900	5.5	2.5
		21.8	6.06	38
		28.3	7.86	34.5
50-250(I)	50	17.5	4.86	82	39	2900	15	2.5
		25	6.94	80	50
		32.5	9.03	76.5	52
50-250(I)A	50	16.4	4.56	71.5	39	2900	11	2.5
		23.4	6.5	70	50
		30.5	8.47	67	52
50-250(I)B	50	15	4.17	61	38	2900	11	2.5
		21.6	6	60	49
		28	7.78	57.4	54
50-315(I)	50	17.5	4.86	128	30	2900	30	2.5
		25	6.94	125	40
		32.5	9.03	122	44
50-315(I)A	50	16.6	4.61	115	30	2900	22	2.5
		23.7	6.58	113	40
		31	8.6	110	44
50-315(I)B	50	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101
		29.2	8	98
50-315(I)C	50	14.4	4	86	38	2900	15	2.5
		20.6	5.72	85
		26.8	7.44	83
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
		m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100	65	17.5	4.86	13.7	67	2900	1.5	2.5
		25	6.94	12.5	69
		32.5	9.03	10.5	69
65-100A	65	15.6	4.3	11	65	2900	1.1	2.5
		22.3	6.19	10	67
		29	8.1	8.4	68
65-125	65	17.5	4.86	21.5	60	2900	3	2.5
		25	6.94	20	68
		32.5	9.03	18	67
65-125A	65	15.6	4.33	17	58	2900	2.2	2.5
		22.3	6.19	16	66
		29	8.1	14.4	65
65-160	65	17.5	4.86	34.4	54	2900	4	2.5
		25	6.94	32	63
		32.5	9.03	27.5	60
65-160A	65	16.4	4.56	30	54	2900	4	2.5
		23.4	6.5	28	62
		30.4	8.44	24	59
65-160B	65	15	4.17	26	58	2900	3	2.5
		21.6	6	24
		28	7.78	20.6
65-200	65	17.5	4.86	52.7	49	2900	7.5	2.5
		25	6.94	50	58
		32.5	9.03	45.5	59
65-200A	65	16.4	4.56	46.4	48	2900	7.5	2.5
		23.5	6.53	44	57
		30.5	8.47	40	58
65-200B	65	15.2	4.22	40	55	2900	5.5	2.5
		21.8	6.06	38
		28.3	7.86	34.5
65-250	65	17.5	4.86	82	39	2900	15	2.5
		25	6.94	80	50
		32.5	9.03	76.5	52
65-250A	65	16.4	4.56	71.5	39	2900	11	2.5
		23.4	6.5	70	50
		30.5	8.47	67	52
65-250B	65	15	4.17	61	38	2900	11	2.5
		21.6	6	60	49
		28	7.78	57.4	54
65-315	65	17.5	4.86	127	32	2900	30	2.5
		25	6.94	125	40
		32.5	9.03	122	44
65-315A	65	16.6	4.61	115	32	2900	22	2.5
		23.7	6.58	113	40
		31	8.6	110	44
65-315B	65	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101
		29.2	8	98
65-315C	65	14.4	4	86	38	2900	15	2.5
		20.6	5.72	85
		26.8	7.44	83
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100(I)	65	35	9.72	13.8	67	2900	3	3
		50	13.9	12.5	73
		65	18.1	10	70
65-100(I)A	65	31.3	8.7	11	66	2900	2.2	3
		44.7	12.4	10	72
		58	16.1	8	69
65-125(I)	65	35	9.72	22	67	2900	5.5	3
		50	13.9	20	72.5
		65	18.1	17	70
65-125(I)A	65	31.3	8.7	17.5	66	2900	4	3
		44.7	12.5	16	71
		58	16.1	13.6	69
65-160(I)	65	35	9.72	35	63	2900	7.5	3
		50	13.9	32	71
		65	18.1	28	70
65-160(I)A	65	32.7	9.1	30.6	62	2900	7.5	3
		46.7	13	28	70
		61	16.9	24	69
65-160(I)B	65	30.3	8.4	26	69	2900	5.5	3
		43.3	12	24
		56.3	15.6	21
65-200(I)	65	35	9.72	53.5	55	2900	15	3
		50	13.9	50	67
		65	18.1	46	68
65-200(I)A	65	32.8	9.1	47	54	2900	11	3
		47	13.1	44	66
		61	16.9	40	67
65-200(I)B	65	30.5	8.5	40.6	65	2900	7.5	3
		43.5	12.1	38
		56.6	15.7	33.4
65-250(I)	65	35	9.72	83	52	2900	22	3
		50	13.9	80	59
		65	18.1	72	60
65-250(I)A	65	32.5	9	73	52	2900	18.5	3
		46.7	13	70	59
		61	16.9	63	60
65-250(I)B	65	30	8.3	62	58	2900	15	3
		43.3	12	60
		56	15.6	54
65-315(I)	65	35	9.72	128	44	2900	37	3
		50	13.9	125	54
		65	18.1	121	57
65-315(I)A	65	32.5	9	112.6	43	2900	30	3
		46.5	12.9	110	54
		60.5	16.8	106.4	57
65-315(I)B	65	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100
		58	16.1	98
65-315(I)C	65	29	8.1	87	51	2900	22	3
		41	11.4	85
		53.6	14.9	83
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100	80	35	9.72	13.8	67	2900	3	3
		50	13.9	12.5	73
		65	18.1	10	70
80-100A	80	31.3	8.7	11	66	2900	2.2	3
		44.7	12.5	10	72
		58	16.1	8	69
80-125	80	35	9.72	22	67	2900	5.5	3
		50	13.9	20	72.5
		65	18.1	17	70
80-125A	80	31.3	8.7	17.5	66	2900	4	3
		45	12.5	16	71
		58	16.1	13.6	69
80-160	80	35	9.72	35	63	2900	7.5	3
		50	13.9	32	71
		65	18.1	28	70
80-160A	80	32.7	9.1	30.6	62	2900	7.5	3
		46.7	13	28	70
		61	16.9	24	69
80-160B	80	30.3	8.4	26	69	2900	5.5	3
		43.3	12	24
		56.3	15.6	21
80-200	80	35	9.72	53.5	55	2900	15	3
		50	13.9	50	67
		65	18.1	46	68
80-200A	80	32.8	9.1	47	54	2900	11	3
		47	13.1	44	66
		61	16.9	40	67
80-200B	80	30.5	8.5	40.6	65	2900	7.5	3
		43.5	12.1	38
		56.6	15.7	33.4
80-250	80	35	9.72	83	52	2900	22	3
		50	13.9	80	59
		65	18.1	72	60
80-250A	80	32.5	9	73	52	2900	18.5	3
		46.7	13	70	59
		61	16.9	63	60
80-250B	80	30	8.3	62	58	2900	15	3
		43.3	12	60
		56	15.6	54
80-315	80	35	9.72	128	43	2900	37	3
		50	13.9	125	54
		65	18.1	122	57
80-315A	80	32.5	9	112.6	43	2900	30	3
		46.5	12.9	110	54
		60.5	16.8	107.4	57
80-315B	80	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100
		58	16.1	98
80-315C	80	29	8.1	98	51	2900	22	3
		41	11.4	85
		53.6	14.9	83
80-350	80	35	9.72	146	55	2900	55	3
		50	13.9	150	66
		65	18.1	142	67
80-350A	80	31	8.6	138.4	65	2900	45	3
		44.5	12.4	142
		58	16.1	134.8
80-350B	80	29	8.1	131.4	63	2900	37	3
		41	11.4	135
		53.6	14.9	127.8
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100(I)	80	70	19.4	13.6	66	2900	5.5	4.5
		100	27.8	12.5	76
		130	36.1	11	75
80-100(I)A	80	62.6	17.4	11	64	2900	4	4.5
		89	24.7	10	74
		116	32.2	8.8	74
80-125(I)	80	70	19.4	23.5	70	2900	11	4.5
		100	27.8	20	76
		130	36.1	14	65
80-125(I)A	80	62.6	17.4	19	68	2900	7.5	4.5
		89	24.7	16	74
		116	32.2	11	65
80-160(I)	80	70	19.4	36.5	70	2900	15	4.5
		100	27.8	32	76
		130	36.1	24	65
80-160(I)A	80	65.4	18.2	32	68	2900	11	4.5
		93.5	26	28	74
		121.6	33.8	21	67
80-160(I)B	80	60.6	16.8	72	72	2900	11	4.5
		86.6	24.1	24
		112.5	31.3	18
80-200(I)	80	70	19.4	54	65	2900	22	4
		100	27.8	50	74
		130	36.1	42	73
80-200(I)A	80	65.4	18.2	47.5	64	2900	18.5	4
		93.5	26	44	73
		121.6	33.8	37	72
80-200(I)B	80	61	16.9	41	71	2900	15	4
		87	24.2	38
		113	31.4	32
80-250(I)	80	70	19.4	87	62	2900	37	4
		100	27.8	80	69
		130	36.1	68	68
80-250(I)A	80	65.4	18.2	76	61	2900	30	4
		93.5	26	70	68
		121.6	33.8	59.5	67
80-250(I)B	80	61	16.9	65	66	2900	30	4
		87	24.2	60
		113	31.4	51
80-315(I)	80	70	19.4	132	55	2900	75	4
		100	27.8	125	66
		130	36.1	114	67
80-315(I)A	80	66.5	18.5	119	55	2900	55	4
		95	26.4	113	66
		123.6	34.3	103	67
80-315(I)B	80	63	17.5	106.6	65	2900	45	4
		90	25	101
		117	32.5	92
80-315(I)C	80	58	16.1	90	63	2900	37	4
		82	22.8	85
		107	29.7	76
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100	100	70	19.4	13.6	66	2900	5.5	4.5
		100	27.8	12.5	76
		130	36.1	11	75
100-100A	100	62.6	17.4	11	64	2900	4	4.5
		89	47	10	74
		116	32.2	8.8	74
100-125	100	70	19.4	23.5	70	2900	11	4.5
		100	27.8	20	76
		130	36.1	14	65
100-125A	100	62.6	17.4	19	68	2900	7.5	4.5
		89	24.7	16	74
		116	32.2	11	63
100-160	100	70	19.4	36.5	70	2900	15	4.5
		100	27.8	32	76
		130	36.1	24	65
100-160A	100	65.4	18.2	32	68	2900	11	4.5
		93.5	26	28	74
		121.6	33.8	21	67
100-160B	100	60.6	16.8	27	72	2900	11	4.5
		86.6	24.1	24
		112.5	31.3	18
100-200	100	70	19.4	54	65	2900	22	4
		100	27.8	50	74
		130	36.1	42	73
100-200A	100	65.4	18.2	47.5	64	2900	18.5	4
		93.5	26	44	73
		121.6	33.8	37	72
100-200B	100	61	16.9	41	71	2900	15	4
		87	24.2	38
		113	31.4	32
100-250	100	70	19.4	37	62	2900	37	4
		100	27.8	80	69
		130	36.1	68	68
100-250A	100	65.4	18.2	76	61	2900	30	4
		93.5	26	70	68
		121.6	33.8	59.5	67
100-250B	100	61	16.9	65	66	2900	30	4
		87	24.2	60
		113	31.4	51
100-315	100	70	19.4	132	55	2900	75	4
		100	27.8	125	66
		130	36.1	114	67
100-315A	100	66.5	18.5	119	65	2900	55	4
		95	26.4	113	66
		123.6	34.3	103	67
100-315B	100	63	17.5	106.6	65	2900	45	4
		90	25	101
		117	32.5	92
100-315C	100	58	16.1	90	63	2900	37	4
		82	22.8	85
		107	29.7	76
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100(I)	100	96	26.7	14	64	2900	11	4.5
		160	44.4	12.5	73
		192	53.3	10	70
100-125(I)	100	96	26.7	24	62	2900	15	4.5
		160	44.4	20	74
		192	53.3	14	69
100-125(I)A	100	84	23.3	20	64	2900	11	4.5
		140	39	17	72
		168	46.7	12	68
100-160(I)	100	96	26.7	36	69	2900	22	5.6
		160	44.4	32	79
		192	53.3	27	75
100-160(I)A	100	84	23.3	32	66	2900	18.5	5
		140	39	28	76
		168	46.7	23.5	72
100-200(I)	100	96	26.7	53	69	2900	37	5.2
		160	44.4	50	79
		192	53.3	45	78
100-200(I)A	100	84	23.3	48	64	2900	30	4.5
		140	39	45	74
		168	46.7	40	73
100-200(I)B	100	60	16.7	43	72	2900	22	4.5
		100	27.8	40
		120	33.3	36
100-250(I)	100	96	26.7	83	65	2900	55	4.8
		160	44.4	80	77
		192	53.3	72	74
100-250(I)A	100	84	23.3	75	60	2900	45	4.5
		140	39	72	72
		168	46.7	65	69
100-250(I)B	100	60	16.7	68	70	2900	37	4.5
		100	27.8	65
		120	33.3	58
100-350	100	60	16.7	153.6	72	2900	90	4
		100	27.8	150	57
		120	33.3	142	74
100-350A	100	61	16.9	145.6	75	2900	75	4
		87	24.2	142
		113	31.4	134
100-350B	100	58	16.1	138.6	75	2900	55	4
		82	22.8	135
		107	29.7	127
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
125-100	125	96	26.7	13	82	2900	11	4
		160	44.4	12.5
		192	53.3	12
125-100A	125	86	23.9	10.4	77	2900	7.5	4
		143	39.7	10
		172	47.8	9.6
125-125	125	96	26.7	22.6	80	2900	15	4
		160	44.4	20
		192	53.3	17
125-125A	125	86	23.9	18	77	2900	11	4
		143	39.7	16
		172	47.8	13.6
125-160	125	96	26.7	36	78	2900	22	4
		160	44.4	32
		192	53.3	28
125-160A	125	90	25	31.5	76	2900	18.5	4
		150	41.7	28
		180	50	24.5
125-160B	125	83	21.7	27	73	2900	15	4
		138	38.3	24
		166	46.1	21
125-200	125	96	26.7	55	77	2900	37	5.5
		160	44.4	50
		192	53.3	46
125-200A	125	90	25	48.4	76	2900	30	5.5
		150	41.7	44
		180	50	40.5
125-200B	125	83	21.7	41.3	75	2900	22	5.5
		138	38.3	37.5
		166	46.1	34.5
125-250	125	96	26.7	87	75	2900	55	5
		160	44.4	80
		192	53.3	73
125-250A	125	90	25	76	74	2900	45	5.5
		150	41.7	70
		180	50	84
125-250B	125	83	21.7	65	73	2900	37	5.5
		138	38.3	60
		166	46.1	55
125-315	125	96	26.7	133	70	2900	90	5
		160	44.7	125
		192	53.3	119
125-315A	125	90	25	117	70	2900	75	5
		150	41.7	110
		180	50	104.6
125-315B	125	86	23.9	106.4	69	2900	75	5
		143	39.7	100
		172	47.8	95.2
125-315C	125	80.5	22.4	96	67	2900	55	5
		134	37.2	88
		161	44.7	86
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-125	150	96	26.7	22.6	66	2900	11	4
		160	44.4	24	76
		192	53.3	17	76
150-125A	150	90	25	18	77	2900	7.5	4
		150	41.7	16
		180	50	13.6
150-160	150	96	26.7	36	75	2900	22	4
		160	44.4	32
		192	53.3	27
150-160A	150	90	25	32	76	2900	18.5	4
		150	41.7	28
		180	50	23.5
150-160B	150	84	23.3	27	73	2900	15	4
		140	39	24
		168	46.7	21
150-200	150	140	38.9	13.8	68	1450	15	3
		200	55.6	12.5	78
		260	72.2	10.6	78
150-200A	150	125	34.7	11	66	1450	11	3
		176	49.7	10	76
		232.5	64.6	8.5	76
150-200B	150	84	23.3	41	75	2900	22	4
		140	39	38
		168	46.7	34
150-250	150	140	38.9	21.8	73	1450	18.5	3
		200	55.6	20	79
		260	72.2	17	77
150-250A	150	129	35.8	18.5	72	1450	15	3
		184.4	51.2	17	78
		240	66.7	14.4	76
150-250B	150	117	32.5	15.2	76	1450	11	3
		167	46.4	14
		217.5	60.4	12
150-315	150	140	38.9	33.8	70	1450	30	2.5
		200	55.6	32	78
		260	72.2	28	73
150-315A	150	131	36.4	29.5	69	1450	22	3.5
		187	51.9	28	77
		243	67.5	24.5	77
150-315B	150	121	33.5	25	76	1450	18.5	3.5
		173	48.1	24
		225	62.5	21
150-350	150	96	26.7	153.6	80	2900	110	5.5
		160	44.4	150
		192	53.3	142.8
150-350A	150	90	25	145.6	70	2900	90	5.2
		150	41.7	142
		180	50	134.8
150-350B	150	84	23.3	138.6	65	2900	75	5.5
		140	39	135	76
		168	46.7	127.8	74
150-400	150	140	38.9	53	68	1450	45	3.5
		200	55.6	50	75
		260	72.2	44	71
150-400A	150	131	36.4	46.6	67	1450	37	3.5
		187	51.9	44	74
		243	67.5	38.3	70
150-400B	150	122	33.9	40	73	1450	30	3.5
		174	48.3	38
		226.5	62.9	33
150-400C	150	112	31.1	34	71	1450	22	3.5
		160	44.4	32
		208	57.8	28
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-250(I)	150	120	33.3	87	65	2900	75	4.5
		200	55.6	80	76
		240	66.7	72	74
150-250(I)A	150	112	31.1	76	64	2900	55	4.5
		187	51.9	70	75
		224	62.2	63	73
150-250(I)B	150	104	28.9	65	63	2900	45	4.5
		173	48.1	60	74
		208	57.8	54	72
150-315(I)	150	120	33.3	133	58	2900	110	4.5
		200	55.6	125	73
		240	66.7	120	75
150-315(I)A	150	112	31.1	116	57	2900	90	4.5
		187	51.9	110	72
		224	62.2	105	74
150-315(I)B	150	104	28.9	100	55	2900	75	4.5
		173	48.1	95	70
		208	57.8	91	72
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200	200	140	38.9	13.8	68	1450	15	3
		200	55.6	12.5	78
		260	72.2	10.6	78
200-200A	200	125	34.7	11	66	1450	11	3
		179	49.7	10	76
		232.5	64.6	8.5	76
200-250	200	140	21.8	21.8	73	1450	18.5	3
		200	20	20	79
		260	17	17	77
200-250A	200	129	18.5	18.5	72	1450	15	3
		184.4	17	17	78
		240	14.4	14.4	76
200-250B	200	117	15.2	15.2	76	1450	11	3
		167	14	14
		217.5	12	12
200-315	200	140	33.8	33.8	70	1450	30	3.5
		200	32	32	78
		260	28	28	78
200-315A	200	131	29.5	29.5	69	1450	22	3.5
		189	28	28	77
		243	24.5	24.5	77
200-315B	200	121	25	25	76	1450	18.5	3.5
		173	24	24
		225	21	21
200-400	200	140	53	53	68	1450	45	3.5
		200	50	50	75
		260	44	44	71
200-400A	200	131	46.6	46.6	67	1450	37	3.5
		187	44	44	74
		243	38.3	38.3	70
200-400B	200	122	40	40	73	1450	30	3.5
		174	38	38
		226.5	33	33
200-400C	200	112	34	34	71	1450	22	3.5
		160	32	32
		208	28	28
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200(I)	200	280	77.8	13.4	70	1450	22	4
		400	111.1	12.5	80
		520	144	10.5	79
200-200(I)A	200	250	69.4	10.7	68	1450	18.5	4
		358	90.4	10	73
		465	129.2	8.5	77
200-250(I)	200	280	77.8	22.2	75	1450	30	4
		400	111.1	20	80
		520	144	14	72
200-250(I)A	200	250	69.4	18	73	1450	22	4
		358	99.4	16	78
		465	129.2	11.2	70
200-250(I)B	200	226	62.8	14.4	70	1450	18.5	4
		322	89.4	13	75
		419	116.4	7.3	67
200-315(I)	200	280	77.8	36	73	1450	55	4
		400	111.4	32	80
		520	144	26	75
200-315(I)A	200	262	72.8	31.5	72	1450	45	4
		374	103.9	28	79
		486	135	23	74
200-315(I)B	200	242	67.3	27	78	1450	37	4
		346	96.1	24
		450	125	19.5
200-400(I)	200	280	77.8	54.5	75	1450	75	4
		400	111.4	50	81
		520	144	39	77
200-400(I)A	200	262	72.8	48	80	1450	75	4
		374	103.9	44
		486	135	34
200-400(I)B	200	242	67.2	41.4	78	1450	55	5
		346	96.1	38
		450	125	29.6
200-400(I)C	200	224	62.2	34.9	76	1450	45	5
		320	88.9	32
		416	115.6	25
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
250-250	250	350	97.2	22	78	1450	45	5
		550	152.8	20	82
		650	180.5	16	81
250-250A	250	300	83.3	18.3	76	1450	37	5
		500	139	17	80
		600	166.7	14	80
250-235	250	300	83.3	14	73	1480	22	4.5
		500	139	12.5	78
		600	166.7	11	70
250-300	250	300	83.3	22	78	1480	37	4.5
		500	139	20
		600	166.7	16
250-315	250	350	97.2	34	76	1450	75	5.5
		550	152.8	32	80
		650	180.5	28	79
250-315A	250	300	83.3	29.5	74	1450	55	5.5
		500	139	28	78
		600	166.7	24	77
250-315B	250	260	72.2	25	70	1450	45	5.5
		450	125	24	74
		520	144.4	20	72
250-400	250	300	83.3	54.5	72	1480	90	4.5
		500	139	50
		600	166.7	39
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
300-235	300	480	133.3	20	77	970	55	5
		720	200	18	81
		900	250	15.5	74
300-235A	300	438	121.7	16.5	75	970	45	5
		607	182.5	15	79
		821	228.1	13	72
300-235B	300	400	111.1	14	73	970	37	5
		600	167	12.5	77
		750	208.3	11	70
300-300	300	480	133.3	31	77	970	75	5
		720	200	28	81
		900	250	25	77
300-300A	300	444	123.3	26.5	76	970	75	5
		666	185	24	80
		833	231.4	21.5	76
300-300B	300	415	115.3	23	79	970	55	5
		623	173.1	21
		779	261.4	18.5
300-380	300	480	133.3	48	84	970	132	5
		720	200	44
		900	250	34
300-380A	300	444	123.3	41.4	80	970	110	5
		666	185	38
		833	231.4	30
300-380B	300	409	113.6	35	78	970	90	5
		614	170.6	32
		767	213.1	25
300-235(I)	300	718	199.4	44.6	82	1450	160	5.5
		1080	300	40
		1345	373.6	34.6
300-235(I)A	300	642	178.3	35.7	80	1450	132	5.5
		965	268.1	32
		1203	334.2	27.7

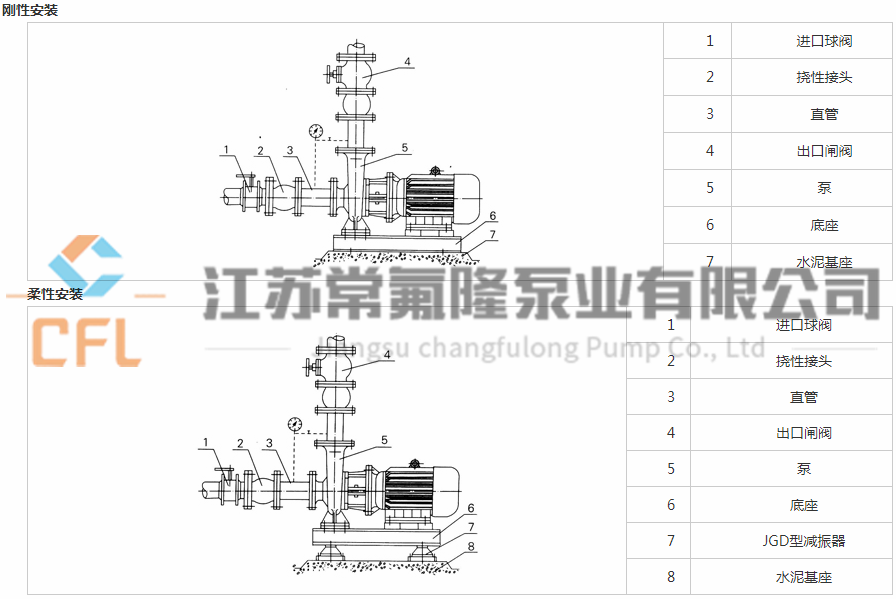

安装示意图

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路如装逆止阀应装在闸阀的外面。

6、泵的安装方式分为硬性联接安装和柔性联接安装。

ISW型卧式管道离心泵起动与停车

　　（一）运行中的维护与保养

　　1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。

　　2、定时检查电机电流值，不得超过电机额定电流。

　　3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。

　　（二）机械密封维护与保养

　　1、机械密封润滑应清洁无固体颗粒。

　　2、严禁机械密封在干磨情况下工作。

　　3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。

　　4、密封泄漏允差3滴/分，否则应检修。

故障原因及排除方法

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。	a、检查，去除阻塞物
	b、电机运行方向不对，电机缺相转速很慢。	b、调整电机方向，坚固电机接线
	c、吸入管漏气。	c、拧紧各密封面，排除空气
	d、泵没灌满液体，	d、打开泵上盖或打开排气阀
	泵腔内有空气。	排尽空气
	e、进口供水不足，	e、停机检查、调整（并网自来水
	吸程过高，底阀漏水。	管和带吸程使用易出现此现象
	f、管路阻力过大，泵选型不当。	f、减少管路弯道，重新选泵。
2、水泵流量不足	a、先按1.原因检查。	a、先按1.排除
	b、管道、泵流产叶轮部分阻塞、	b、去除阻塞物
	水垢沉积、阀门开度不足	重新调整阀门开度。
	c、电压偏低	c、稳压。
	d、叶轮磨损	d、更换叶轮。
3、功率过大	a、超过额定流量使用。	a、调节流量关小出口阀门。
	b、吸程过高。	b、降低
	c、泵轴承磨损。	c、更换叶轮
4、杂音振动	a、管路支撑不稳。	a、稳固管路
	b、液体混有气体。	b、提高吸入压力、排气
	c、产生汽蚀。	c、降低真空度
	d、轴承损坏。	d、更换轴承
	e、电机超载发热运行。	e、搞整按5。
5、电机发热	a、流量过大、超载运行。	a、关小出口阀。
	b、碰擦。	b、检查排除。
	c、电机轴承损坏。	c、更换轴承。
	d、电压不足。	d、稳压。
6、水泵漏水	a、机械密封磨损。	a、更换。
	b、泵体有砂孔或破裂。	b、焊补或更换。
	c、密封面不平整。	c、修整。
	d、安装螺栓松懈。	d、坚固。

产品介绍
